天河公司的产品工程图辅助设计系统PCCAD V12 FOR UG，是基于UG NX平台上通过运用UGOpen/API开发出来的符合中国国标的工程图快速标注系统。解决UG NX在工程图方面存在国标化和使用便捷性等问题，从而缩短新产品研发周期，降低改型设计开发成本，提高新产品设计质量。



• 运行环境
  • 软件环境
    • 操作系统： 中英文系统Windows2000/NT/XP/Vista/7
    • 其他支撑软件： NX4.0-NX8.5 版本
    • ODBC 数据源的驱动程序：Microsoft Access Drive
  • 硬件环境
    • PCCAD FOR UG系统是基于NX开发的制图工具软件，其硬件运行环境与NX所需的硬件环境相同。
• 功能简介
  • PCCAD V12 FOR UG提供了以下几部分功能模块：
  • 图纸设置。可自定义图幅，标题栏等。设置绘图比例，方便出图。
  • 件号（序号）标注及明细表。能进行关联标注和自动调整以及明细表导入导出。
  • 尺寸标注及公差查询。
  • 工程符号标注。如粗糙度、形位公差、基准符号、焊接符号等。
  • 文字处理、技术要求。提供更加方便的文字处理功能。
  • 视图操作。可方便的修改线型及通过修改剖切深度更新剖视结果等。
  • 批量拼图打印。

• 优势功能

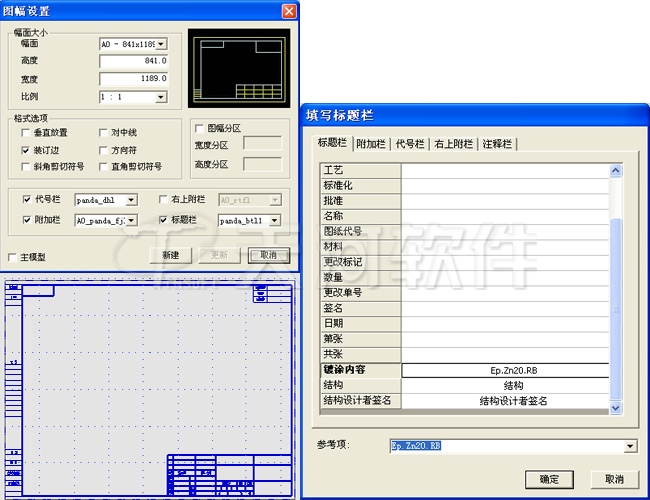

  • 便捷的图幅定制

  • 图幅定制功能符合国家制图标准，支持主模型方式，提供了方向符，对中线，图幅分区等标准图素，支持在Drawing 中画多个图框，基于Group 技术，将把标题栏和明细表建立在图框中，方便进行统一管理。能获取当前图幅需要填写的标题栏等信息，通过对话框完成标题栏、代号栏等的填写及整个图幅的继承与更新。

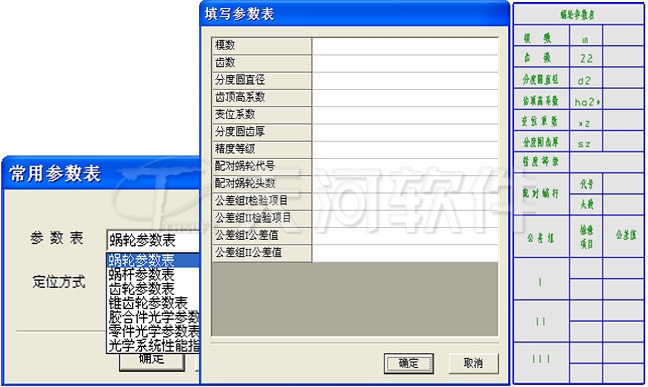

• 可定制各类参数表

• 采用Template 技术，用户可根据需要对参数表、更改单实现定制、新增、编辑与删除等维护，提供自适应定制模板的输入对话框，方便快捷地生成各类参数表

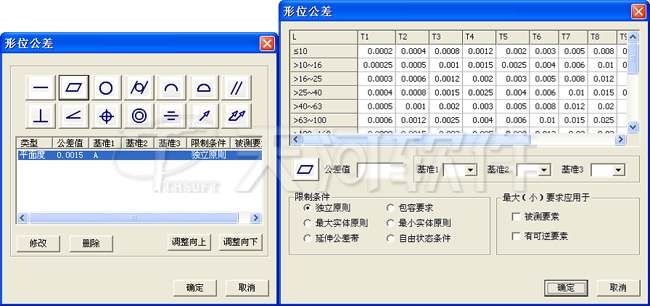

• 形象直观的参数查询

• 利用系统内嵌的电子手册查询功能，可以方便地访问尺寸公差、形位公差等工程数据，同时对常用的技术要求说明归纳整理放置在技术要求库中，可以方便地进行定制和调用。

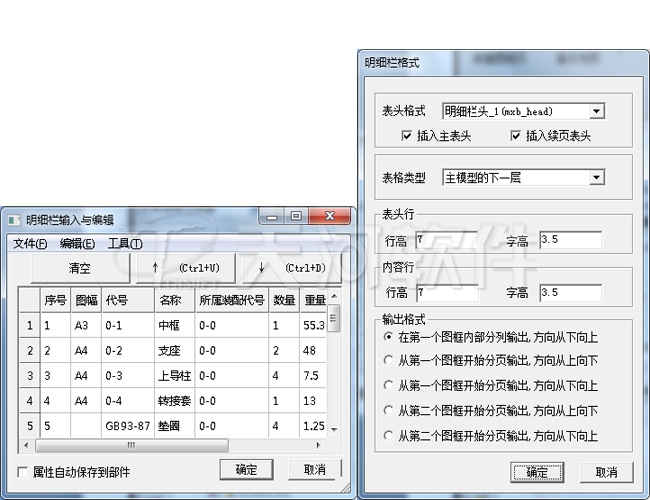

• 复杂报表数据输入与编辑

• 支持定制多种格式的二维表格，提供类似EXCEL 的排序、插入、行列合并、复制等编辑工具，方便地制作各种复杂的数据报表。系统支持从装配模型中提取数据并用于生成装配明细栏，提供多种明细栏输出格式供选用，通过明细栏编排可生成不同要求的明细栏。

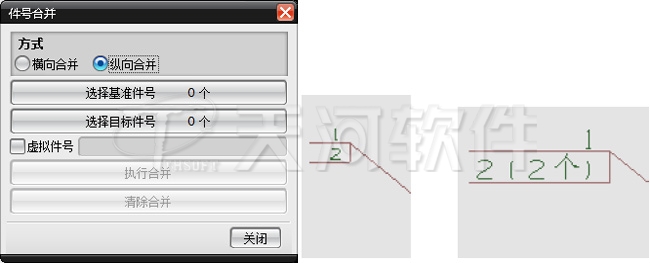

• 全相关的件号合并与编辑

• 支持手工件号和自动件号标注，提供件号合并与去除合并功能，可以方便地调整件号位置和标注点，通过明细栏编辑对话框建立件号与明细栏的双向关联更新，从而实现件号与明细栏的全相关。

•

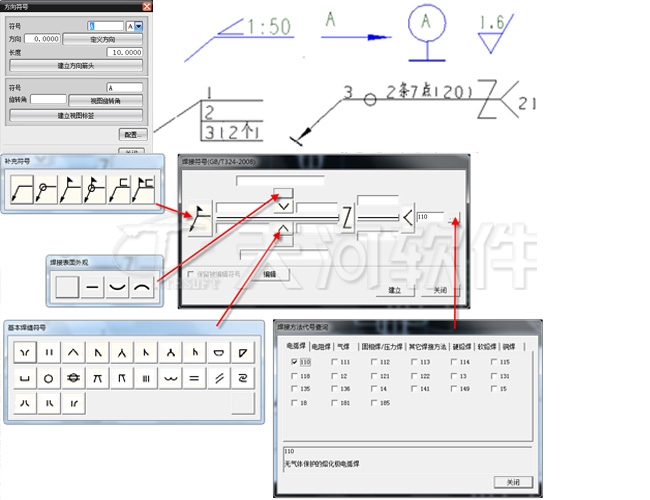

• 标准化制图符号

• 提供标准化的方向符号、件号、锥度/斜度、基准符号、表面粗糙度、焊接符号等工程符号标注功能，基于UDO 技术生成的制图符号不仅符合国标，而且与被标注对象相关，即标注符号的随被标注对象的位置参数自动定位与更新。

•

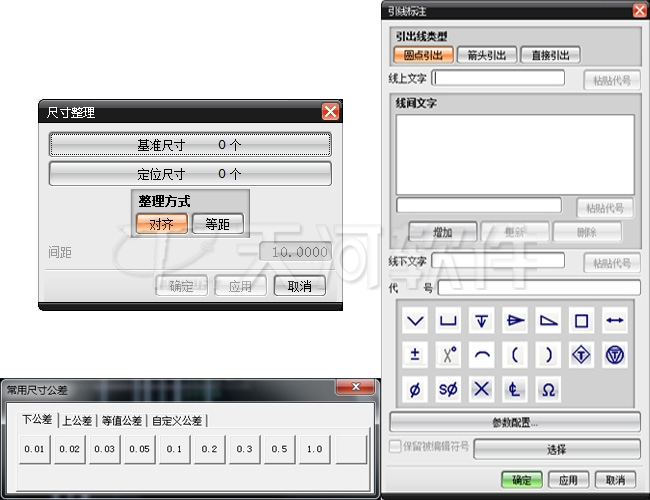

• 快速的绘图工具

• 针对草图导入到工程图时尺寸紊乱的现象，提供尺寸调整工具、可快速整理尺寸至理想位置。常用尺寸公差与引线标注，简化了公差与引线标注的操作步骤，使得常见工程符号的标注变得简单快捷。

•

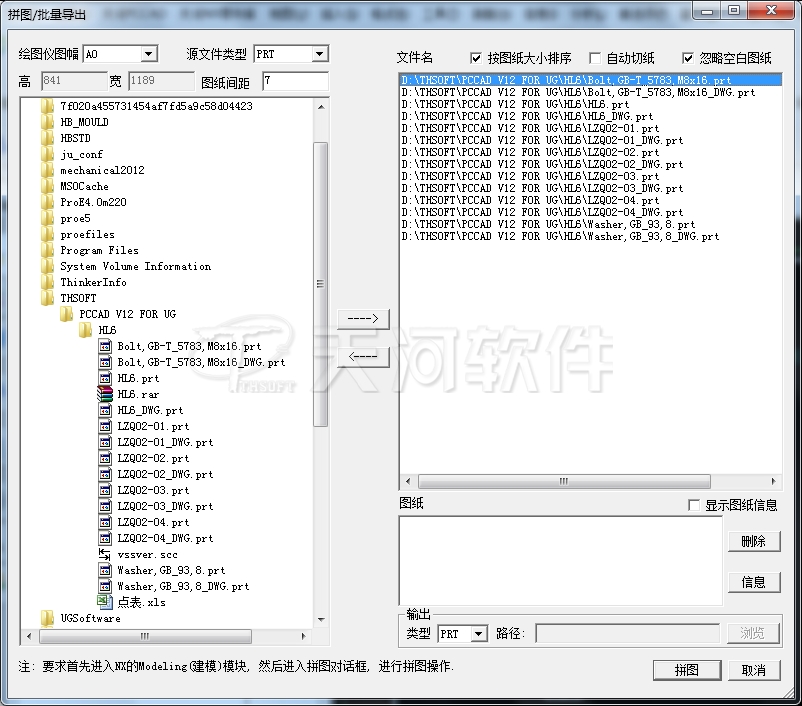

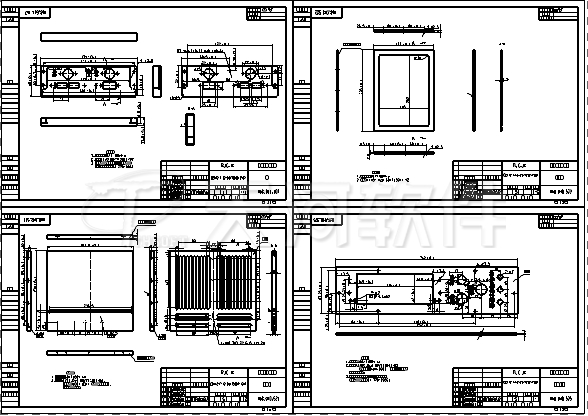

• 智能化图纸拼接功能

• 采用冲压模的智能排样技术实现的图纸拼接功能模块，支持将A0～A5 标准幅面或自定义图幅的图纸合并到一张图纸中，方便使用绘图仪快速出图，同时节省打印纸张。

•
•
• 可配置的参数设置

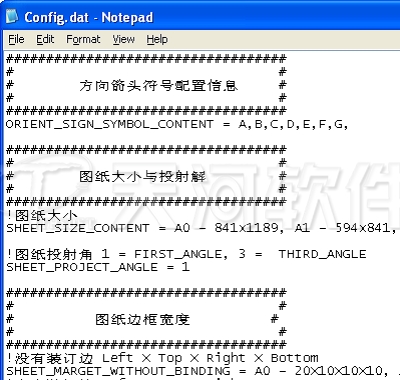

• 根据不同企业工程图的不同具体要求，系统通过提供文本格式的配置文件对具体企业的不同要求进行配置，使企业只需更改配置文件中的配置即可满足绝大部分个性化要求。

•





天河软件 让制造更精彩！
