PCCAD V10包含了CAD平台的使用授权，其数据格式100%兼容DWG，操作习惯100%兼容PCCAD （ACAD版本）；其系统资源消耗相比很少，却拥有极为优异的功能和性能；PCCAD V10是天河软件以全球化的视野为广大中国制造业企业提供的务实的、高性价比的机械CAD软件正版化解决方案，让企业实现零风险、低成本的CAD软件正版化！

主要功能特点如下：

1.制图完全符合国家标准

PCCAD系列软件已率先通过国家机械CAD标准化审查，利用PCCAD绘制的工程图纸完全符合国家标准的制图规范。

2. 全面兼容PCCAD（ACAD版本）的图纸数据、设计管理信息

PCCAD V10可直接使用AutoCAD平台下PCCAD图纸文件，同样PCCAD V10生成的图纸也能无需经过任何转换在PCCAD（ACAD版本）中编辑使用。

PCCAD V10兼容的不仅仅是图形数据，还包括企业自行定制的各种CAD标准设置和用户自定义配置，更包括了图纸中包含的设计管理信息，例如图纸信息、标题栏信息、产品BOM数据等。

使用PCCAD V10可以实现零风险、低成本的设计软件迁移,无需任何数据转换。

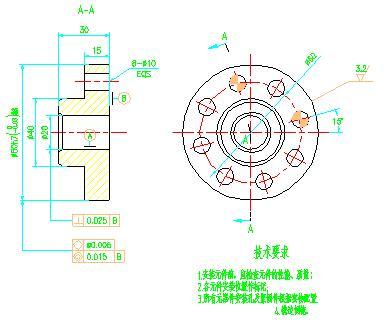

图1 打开并编辑旧图纸



3.支持用户化定制

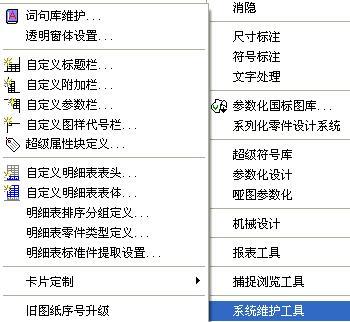

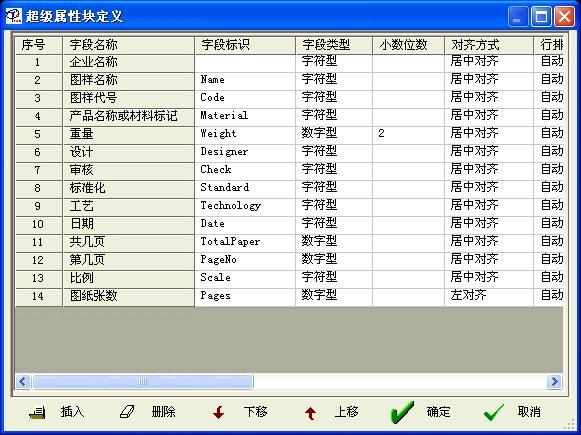

PCCAD的标题栏、明细表、词句库等许多地方都对用户完全开放，提供给用户更人性化的工作空间，让企业即刻拥有自己的CAD工作环境。



4.大量细致实用的绘制、标注、文字处理功能

要想提高绘图效率，各种绘图、标注功能是比不可少的。PCCAD根据工程设计和制图的实际需要及国家标准，提供了大量细致、实用的功能：

●        绘图工具：公切线、中心线等。全面提高绘图速度。

●        构造工具：动态延伸、工艺槽构造以及单孔、孔阵等功能，可以方便的完成各种常用的零件结构特征。

●        局部放大：将某一图形的局部，自动放大到所需的比例。

●        尺寸标注：一个智能标注命令，完成90%的尺寸标注工作。

●        国标公差：可自动检索并优选公差值，无需再翻手册。

●        符号标注：涵盖了粗糙度、形位公差、基准符号等多种标注。

●        文字处理：各种文字标注、及处理命令注文字更方便。

5.完整的图纸装配

可对调入零件进行定位、消隐等处理，方便地生成装配图；提供了丰富的序号标注、明细表自动生成与编辑功能，首创序号与明细表双向关联，修改任一标注可自动修改另一标注，明细表全自动生成、更新。且标注内容与专业术语词句库建立了联系，无需键盘输入，即可快速输入所需内容。

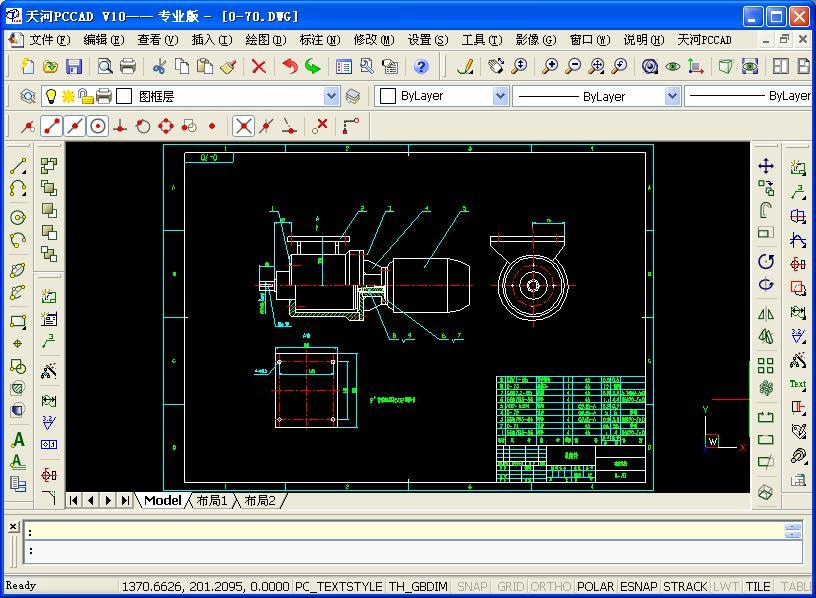

图5 绘制装配图



6.包罗万象的超级编辑功能

绘图设计过程是一个不断编辑和修改的过程，设计人员经常需要修改不同的实体，在PCCAD软件中，您只需要双击或者只用一个超级编辑[V]命令即可随时编辑图面中的所有实体，弹出当初生成该实体的界面，方便地重新编辑实体。

7.面向企业技术信息化，强大的(PDM/ERP)数据集成及处理能力

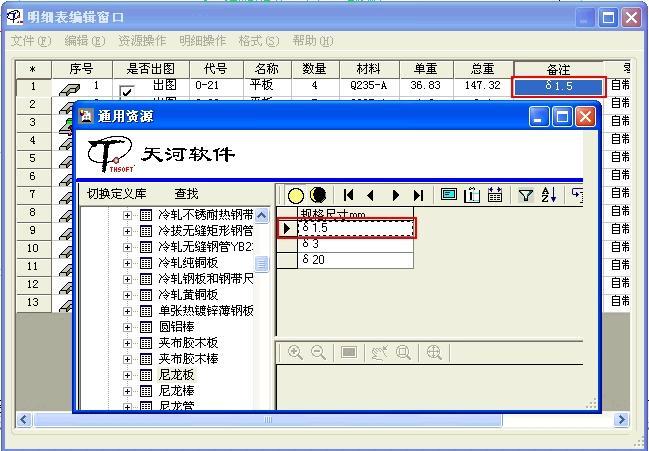

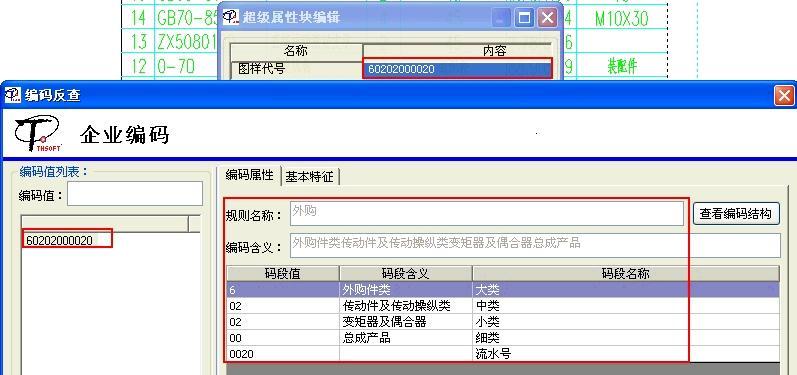

PCCAD使用多种工具从不同层次上来规范设计源头数据，例如：字词句库通用资源、通用编码以及通用导入导出；解决了管理信息系统十分难处理的问题，即源头数据不准确的问题。

通过这些工具使DWG数据与企业的PDM/ERP系统进行紧密集成，设计人员可在设计源头方便地获取企业规范和认可的物料、标准件、外购件等资源，并经过选取将规范标准的数据自动回填图纸，使设计与制造、物流系统获得实时协同。确保设计数据在整个产品生命周期过程中的数据一致性和完备性。

PCCAD提供大量的数据集成接口，将DWG数据与PDM集成的难度和工作量降到极低，通过PCCAD，大量的PDM系统，如： TeamCenter ，Windchill，TH-PDM等已经实现了DWG数据与PDM系统的双向数据集成。PCCAD V10让DWG插上数据管理的翅膀！





8.丰富的符号库、标准件库

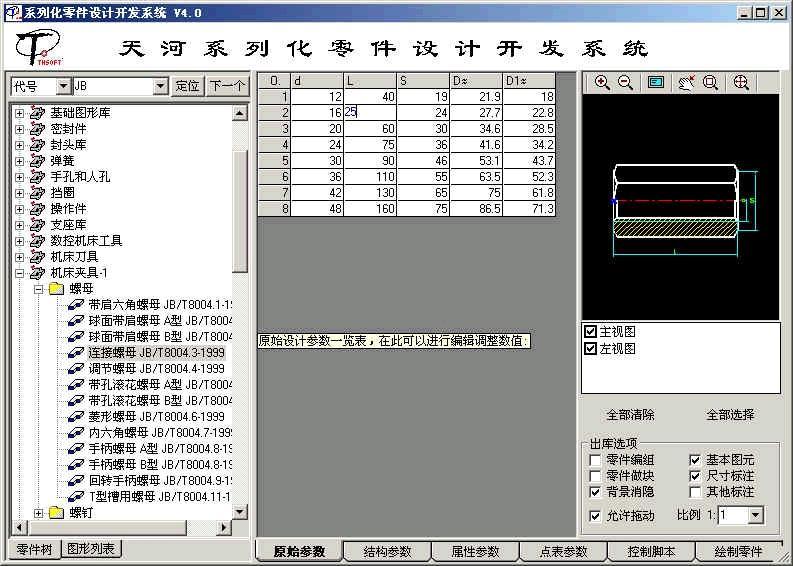

图8 系列化零件设计出库界面



●        国标符号库：仪器仪表符号、电器符号、液压符号、运动符号等，所有国标符号极易查找，只须轻轻一按，就可快速调出；

●        标准零件库：螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材(钢)等，共数十个零件库，千余个零件类。视图全面，均为参数化图库，只须点中尺寸参数，即可得到所需零件，节省大量重复劳动，节约大量时间，集中体现了CAD系统的优越性。

●        开放的入库工具：不同的行业都有自己的非标准常用图形或结构，任何CAD软件都不可能包罗万象，用户必须通过非编程手段建立大量这样的基于参数化的图形，才能在设计工作中大幅度提高设计效率和质量。PCCAD的“系列化零件设计系统”就能满足这样的需求。

●        自动提取零件信息：出库的所有零件，均包含零件的完整属性，可直接在明细表编辑窗口中自动提取零件信息。



9.完美的排图打印

智能的自动排图功能，可以按目录，按文件或按P3DM导出的文件列表添加图纸文件，引入了“分页”的概念，采用先进的排图算法，自动识别图纸比例、自动摆放图纸、自动旋转图纸，同时，也还可以根据实际需要修改部分或全部图纸的比例，以满足设计过程中审图时打印缩略图纸的需要，使大幅面绘图仪的效率成倍提高，纸张的利用率也提高了很多。

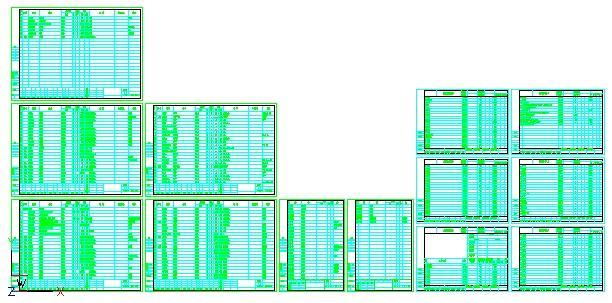

图9 自动排图效果



10.高度可定制的汇总报表功能

图纸设计完成后，一个重要的工作就是生成可指导生产的BOM表，几十甚至上百张图纸的明细您又是怎样统计的呢？细致的计算、紧张的校对，肯定花费了不少时间吧？不用着急，PCCAD提供了强大的报表工具，可以批量提取图纸数据，批量进行统计汇总，批量生成各种设计报表卡片，自动填充卡片内所有类型区域内数据，让报表变得非常简单。



图10 自动汇总报表效果





天河软件 让制造更精彩！



根据国家颁布的新标准，提供完整的国标符号库、零件库。



      转截于天河智造官方网站！
