PCCAD V15 集成化智能机械设计管理系统
PCCAD 在您熟悉的CAD基础上，增加了如下功能模块：
1. 统一制图标准：标准化、用户化
a) 自动管理图层
● PCCAD执行国家机械标准图层样式，而无需您再手工建立图层；
● 自动切换图层，即程序根据您执行命令的不同，自动将不同对象放置到相应图层中；
● 图层转换方便，只要键入图层名称前的阿拉伯数字，如1、2、3，就可实现改变所选对象所在图层，或变更当前图层。
b) 标准图幅绘制
●一键生成符合国家标准的图框，包括标题栏、附加栏等；
●支持图框尺寸和图框模板的自定义，可扩充不同尺寸和形状的图幅；
●在图幅设置界面，可切换不同样式标准；
●软件自动维护绘图比例。
c) 企业制图环境定制
●企业可自定义符合自身要求的标题栏、明细表等；
●可自定义BOM表格式；
●提供机械行业专业术语库，并支持企业维护自身标准词句库；
●安装PCCAD同时可同步更新企业标准，保证标准统一。
2. 专业机械绘图模块
在平台 CAD 提供的绘图功能基础上，PCCAD根据工程设计和制图的实际需要，增加了下列实用的绘图功能：
a) 绘图工具
切线、角分线、放射线、中心线、 波浪线、精确矩形等。可全面提高绘图速度，给人以面貌一新的感觉，使 PCCAD软件绘图速度远远地领先于同类软件。
b) 构造工具

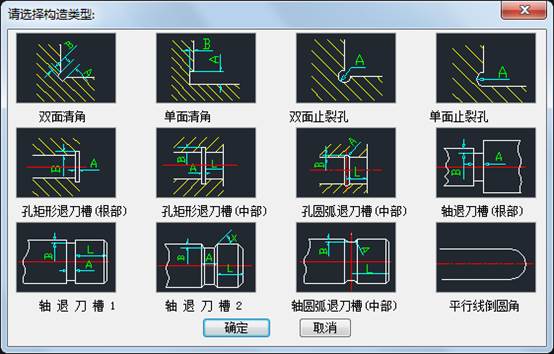

截交、动态延伸、工艺特征生成方便快捷，一个工艺特征生成命令即可完成16种可再编辑的常用的零件结构特征；生成的工艺特征可以随时进行直观的再编辑，构成了PCCAD的又一特色。
c) 视图创建
主视图生成后，可自动生成正交视图、剖视图、方向视图的辅助视图，并自动生成标记符号，使得视图创建工作轻松、快捷。
d) 局部放大
将某一图形的局部，自动放大到所需的比例，生成局部放大视图，无需重画。
3. 智能工程标注
PCCAD 系统根据机械制图的国家标准, 提供了全面的标注功能。拟人化的工程标注风格，直观、快捷、智能。

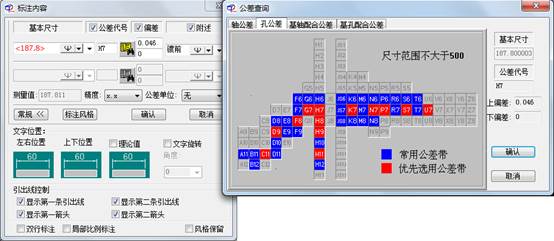

a) 尺寸标注及公差查询
●PCCAD提供智能标注、尺寸标注、尺寸公差、形位公差、倒角标注、引线标注等标注功能；
●尤其是“智能标注D”，只须一个命令，即可自动识别直线、圆、圆弧、角度等对象，完成90%的尺寸标注工作。
●可自动检索并优选公差值，具有自动找基点、自动垂直等智能功能, 无需再翻手册；
●标注对象长度发生变化，偏差值自动更新。

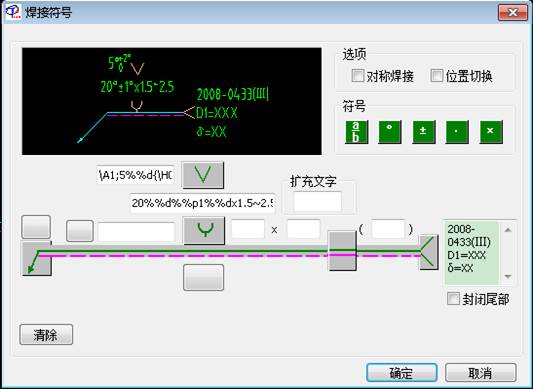

b) 符号标注
根据机械制图的标准，提供完善的粗糙度、形位公差、焊接符号、基准符号、视图标记等符号标注工具。
.png)

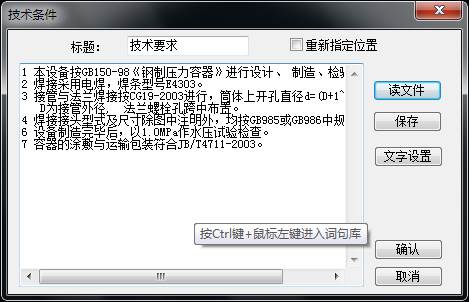

a) 文字处理
●在填写文字及技术条件基础上，提供了机械行业专业术语词句库；
●文字可炸开为线及圆弧以便继续进行特殊处理；
●支持文字加框特殊处理；
●可任意转换文字大小写；
●提供曲线文字处理功能；
●支持字符分解、合并及加减计算。
4. 方便的编辑功能
a) 超级编辑V
超级编辑命令，可自动根据所选对象的不同，调用相应的编辑窗口进行编辑、修改。包括尺寸标注、符号标注、序号标注、文字标注、图幅，以及出库零件等。
b) 双击超级编辑
PCCAD更是支持双击对象进行编辑，从而使绘图效率提高5倍左右。
c) 支持夹点拖拽

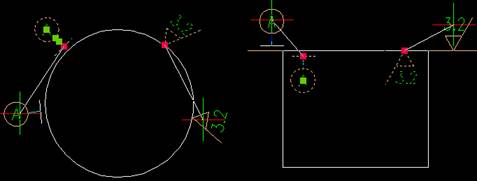

通过拖拽符号标注对象，如粗糙度、基准符号等的夹点移动标注对象位置，程序将自动进行旋转及增加辅助线等处理。
5. 国标符号库、零件库
根据国家颁布的最新标准，提供完整全面的国标符号库、零件库；、
a) 国标符号库
仪器仪表符号、电器符号、液压符号、运动符号等，所有国标符号极易查找，只须轻轻一按，就可快速调出；

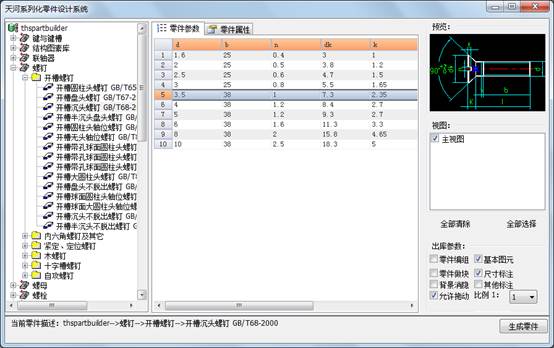

b) 标准零件库
螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材等，现有44个标准件库，2000多个零件类，且在不断完善中。标准件库视图全面，均为参数化图库，只须点中尺寸参数，即可得到所需零件，节省大量重复劳动，节约大量时间，集中体现了CAD系统的优越性。
6. 装配及BOM处理
a) 消隐处理
可对调入零件进行定位、消隐等处理，方便地生成装配图。

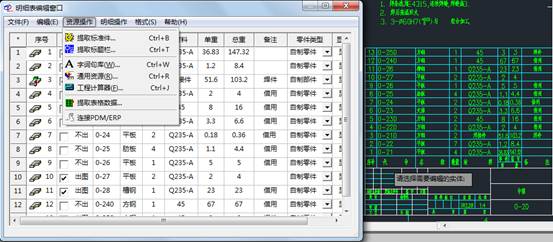

b) 序号、明细表
●提供了丰富的序号标注、明细表自动生成与编辑功能；
●首创序号与明细表双向关联，修改任一标注可自动修改另一标注，明细表全自动生成、更新；
●标注内容与专业术语词句库建立了联系，可快速输入所需内容；
●可与PDM/ERP高效集成。
c) BOM表输出
明细表汇总是机械设计过程的重要组成部分, 一般要占绘图工作量的1/4左右, PCCAD系统可统计各种零件的数量，并输出基本件表、标准件表和外购件表等，供统计、打印、采购及与其它管理系统共享，为企业实施CAPP、MRP-Ⅱ、CIMS集成做准备。
7. 面向设计的项目管理
将产品设计功能与设计管理功能完美地结合，全面管理设计进程和电子图档，支持工作组的协调工作。

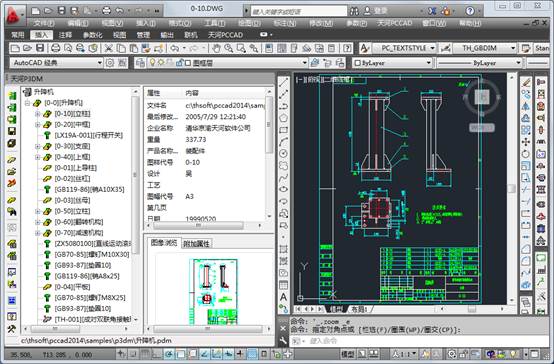

a) 图档管理
提供图档管理功能，分类存储和管理不同产品的电子图档，完成文档创建、打开、删除和备份；使用多种查询方式，实时监控产品的设计进程，显示产品装配关系和零部件种类、图形、文件存储位置及文件名，报告名称、代号、材料、数量、图幅、比例等设计信息。
b) 设计进程管理
支持自上而下（Top-Down）、自下而上（Down - Top）和混合设计模式。
c) 数据管理
●装配相关：上级明细表和下级标题栏对应信息关联；
●明细表（BOM）处理：完成项目、产品级的汇总、分类、统计和报表；
●排图功能：自动对项目及产品的所有或指定图纸进行排图。
8. 快速出图
a) 自动排图
“自动排图”主要用于使用大型绘图仪出图打印。
b) 批量打印
“批量打印”则用于小型打印机打白图的需要。
注：该功能V系列PCCAD暂不提供。
9. 批量处理工具
PCCAD还提供了大量的批量处理实用工具，它们的共同特点是无须手工打开图纸、批量、快捷。
a) 批量数据提取
●可快速提取整套图纸的标题栏、明细表数据；
●可进行装配图明细表与零件图标题栏关联数据检查；
●为数据处理提供基础数据。
b) 批量图纸操作
●可批量清理文件；
●可批量另存文件为指定DWG格式等。
c) 批量DWG浏览
●不仅可提取标题栏的数据，而且可以提取包括明细表在内的所有DWG文件中带有属性的块中的数据；
●功能集成到表格处理及明细表处理等窗口中。
d) 批量文本查找
●批量查找与替换图面中的单行文本、属性文本、多行文本、标注文本等；
●包括标题栏及明细表中的数据。
e) 批量更改标题栏
该功能主要应用于企业标题栏标准发生变化，或企业名称变更后，对旧图纸标题栏的批量更新处理。
二、 产品优势
1. 更强大的标注功能
涵盖工程图标注所有功能，包括：公差配合、表面粗糙度、形位公差、焊接标注、技术要求、图框设置、序号（球标）标注，生成各种符号标注、明细表等，完全满足工程图标注的要求。
2. 更准确的国标标注
天河受邀参与制定了部分CAD软件国家标准，PCCAD率先通过了国家机械CAD标准化审查，提供最新符合国家标准的符号标准和标准件库，标注既准确又规范，有利于工程图更新和传递交流。
3. 更多规范化处理手段
PCCAD提供字词句库、企业资源库等多种数据规范化手段，保证信息交流的一致性、准确性、完整性，为ERP提供可靠的基础设计数据。
4. 更方便的操作流程
标注命令一目了然，一键式完成，工程图标注操作流程更加简单、快速，减少标注错误，轻松完成标注；直观、易学。
5. 更丰富标准件图库
丰富的标准零件库和符号库，可以极大的提高绘图效率。
6. 更完美的制图质量
国标标注准确、操作流程简洁，出图质量完美，减少重复工作，加快设计进度，降低企业成本，提升企业竞争力。
7. 更快速的学习掌握
操作方法不变，绘图习惯一致，三天内学会，半月内熟练掌握。
8. 更大程度的服务客户
客户至上，PCCAD时刻关注客户需求，不断完善各种功能，全力满足用户需要。
9. 更绿色、更节约
完全兼容平台CAD旧版本工程图，利用原有设计图纸，减少研发成本，提高企业利润。

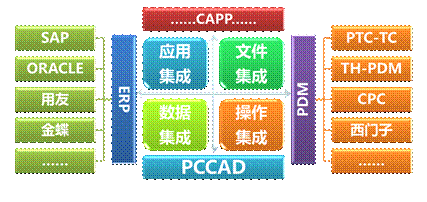

10. 更顺畅的数据集成
集成多种数据接口，可与企业ERP/PDM/CAPP等信息化系统无缝对接，实现更加顺畅的互联互通。
三、 PCCAD V15功能增强

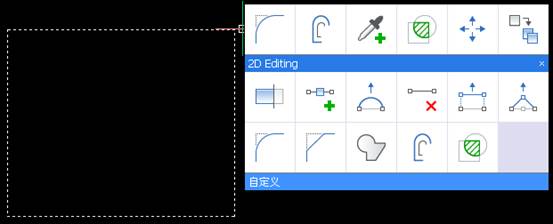

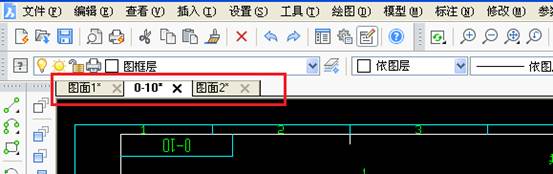

新增文档页签，使切换文档更方便：
1、上下文逻辑智能光标
新增对剖面线（填充线）的双击编辑功能。
Copy命令支持多次复制。
选择对象的增强：
A） 没有执行命令的时候框选对象：
同时按Ctrl按钮，可以随意增加或取消选择的对象；
同时按Shift按钮，可以取消选择的对象。
B） 执行命令的时候框选对象：
同时按Shift按钮，可以取消选择的对象。
最高支持到DWG2013（原V12支持到DWG2010），也就是说，可以直接打开和编辑AutoCAD2016及PCCAD2015绘制的图纸。
提供32位及64位两套安装包，供不同操作系统用户自由选择。
图纸设置窗口中的下拉列表均调整为按最长字符串自动取宽。
解决拷贝旧序号TH_XHENTITY对象后死机的问题。
解决拉伸后连接序号与基准序号分离的问题。
解决圆圈形式序号拉伸位置与鼠标指定位置不符的问题。
解决某些情况下标题栏精度差0.001的问题。
解决打开带旧弧长标注实体的文件死机问题。
解决炸开引线标注有重影的情况。
使用arg配置文件启动程序，新用户第一次使用再不用手工进行注册。
找锁配置文件sntlconfig.xml中支持对机器名称的识别。
四、 32位与64位版本差异
目前，32位与64位在功能上还有一些差异。即64位版本暂不提供以下功能：
报表工具：自动表格
报表工具：复杂报表
参数化国标图库出库
调用天河导入导出
调用天河通用编码与编码解析
调用工程计算器（辅助工具：工程计算器）
调用通用资源（辅助工具：通用资源）
转截于天河智造官方网站 ！
